플렉시블 메탈호스(SH-100B) 종류 및 특성

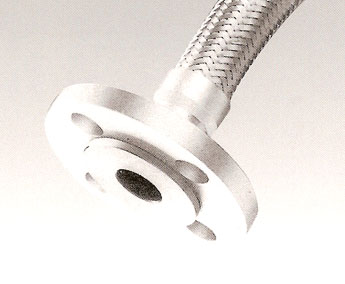

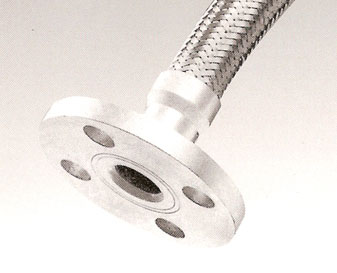

  ▶ SH-01
      구조 : Tube에 Flange를 결합한 상태(고정)
      특징 : 배관 신설작업이 용이하다

 ▶SH-02
     구조 : Tube에 Lap Joint를 결합한 상태(회전)
     특징 : Lap Joint를 사용하여 배관작업이 용이하다.


▶SH-03
    구조 : Tube에 Socket을 결합한 상태.
    특징 : 접속이음의 재질을 유체에 따라 선택이
             가능하다.

 ▶SH-04
    구조 : Tube에 Nut(오사이)를 결합한 상태.
     특징 : 배관작업이 용이하며 진동 또는 움직이는
              일반 배관설비에 적합함.


  ▶SH-05
    구조 : Tube에 Nipple(육각닛불)를 결합한 상태.
    특징 : 접속이음의 재질을 유체에 따라 선택이
             가능하다.

  ▶SH-06
   구조 : Tube에  Union이 Lose 상태로 결합된 상태.
   특징 : 배관작업이 용이하며 진동 또는 움직이는 일
            반 배관설비에 적합함


 ▶SH-07
    구조 : Tube에 Nipple(일반)을 결합한 상태.
    특징 : 접속이음의 재질을 유체에 따라 선택이
             가능하다.

 ▶SH-08
    구조 : Tube에 Nipple(육각닛불)를 결합하고
              Nipple에 Q'COUPLER을 결합한 상태.
    특징 : 원터치로 배관과 탈착이 가능하다
